PRODUCT INTRODUCTION 製品紹介

ブラシレスDCモーター『Thumbelina®』

ブラシレスDCモーター

『Thumbelina® 』は、高トルクかつ無通電でも高い保持力を得られ、
消費電力の削減に貢献するブラシレスDCモーターです。
超小型仕様のため、ロボットハンドなどの狭小スペースへの実装も可能です。

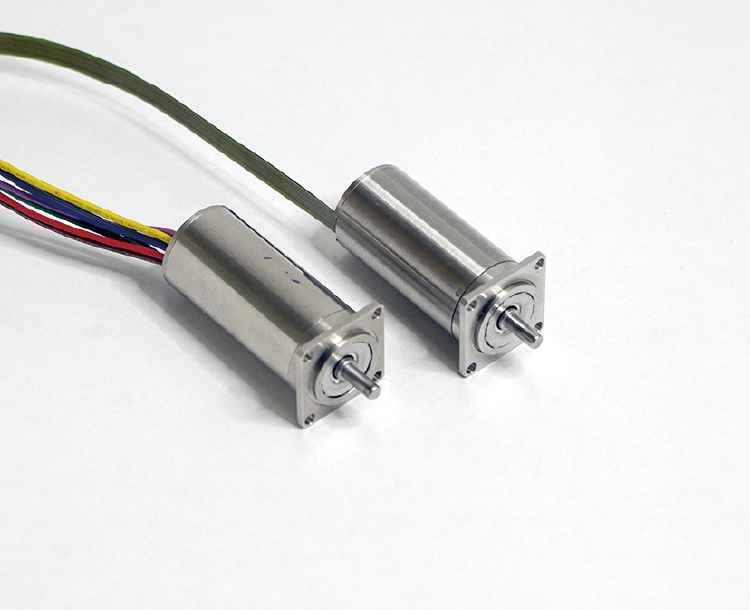

ブラシレスDCモーター ブラシレスDCモーター TB12M|マブチモーターマイクロテック株式会社

ブラシレスDCモーター TB12M

サイズ
φ12 x 27mm
質量
18.5g
公称電圧
12V/24V
停動トルク
18〜25mNm
最大出力
5〜10W

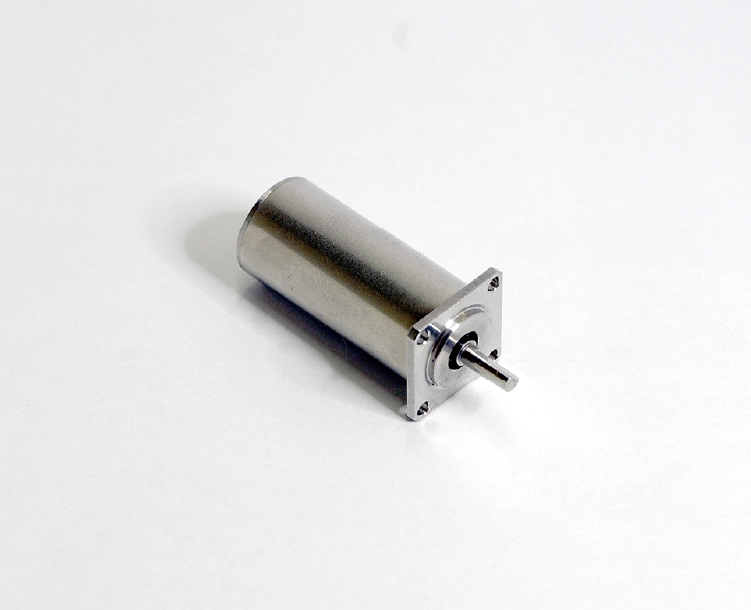

ブラシレスDCモーター ブラシレスDCモーター TB16M(開発中)|マブチモーターマイクロテック株式会社

ブラシレスDCモーター TB16M(開発中)

サイズ
φ16 x 36mm
質量
42g
公称電圧
24V
停動トルク
77mNm
最大出力
11W

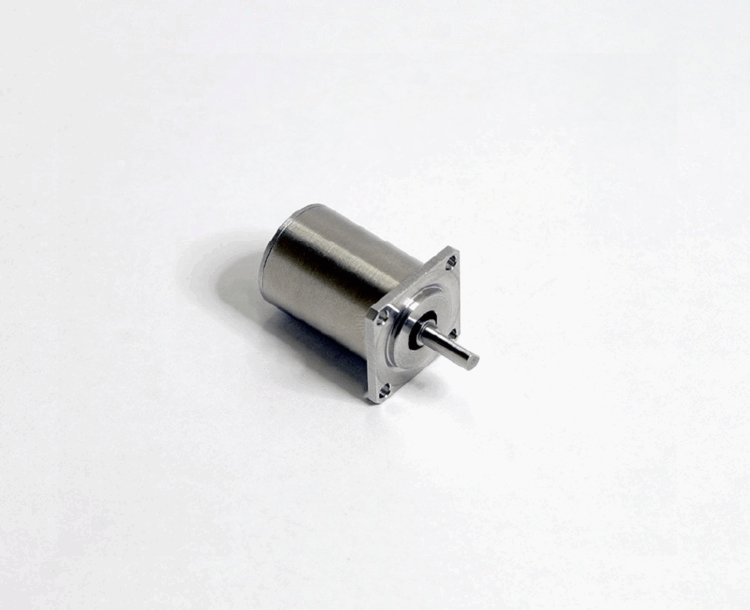

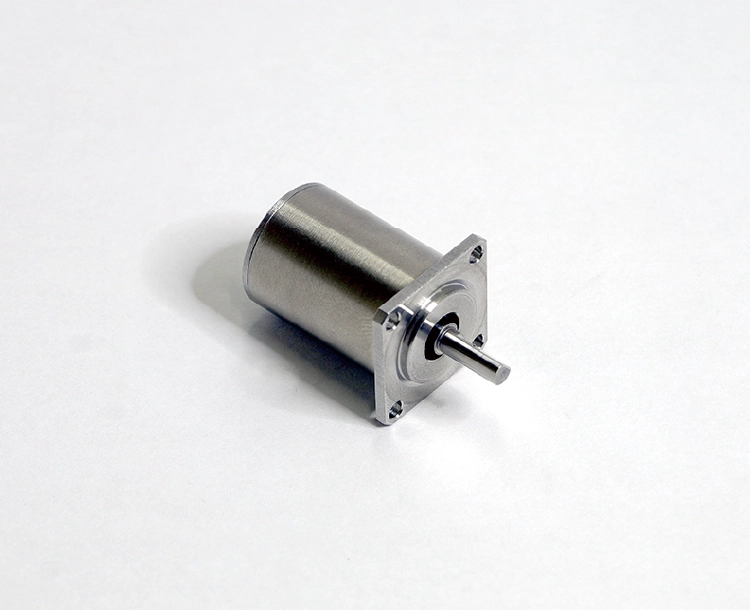

ブラシレスDCモーター ブラシレスDCモーター TB16S(開発中)|マブチモーターマイクロテック株式会社

ブラシレスDCモーター TB16S(開発中)

サイズ
φ16 x 23mm
質量
26g
公称電圧
24V
停動トルク
42mNm
最大出力
11W

オプション付きシリーズ

『Thumbelina® 』に減速機を付けたオプション製品です。
超小型仕様に合わせ、様々な用途に適した減速機を取り揃えております。

  • ハーモニックドライブは株式会社ハーモニック・ドライブ・システムズの登録商標です。
  • CROWNROBOX GEARは株式会社ミューラボの登録商標です。

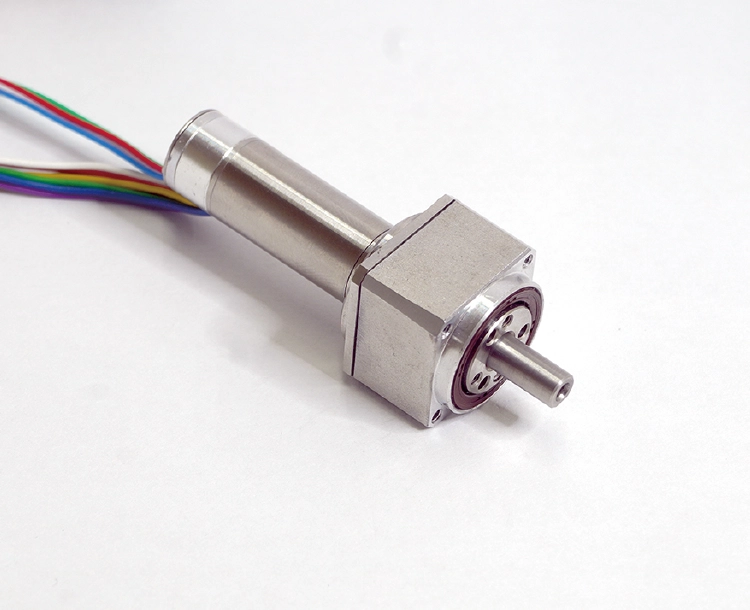

ブラシレスDCモーター|オプション付きシリーズ ハーモニックドライブ減速機|マブチモーターマイクロテック株式会社

ハーモニックドライブ®減速機

サイズ
φ13 x 46.3mm
ギア比
A:1/30 B:1/50 C:1/100
電源電圧
12V/24V
許容トルク
A:0.06Nm B:0.11Nm C:0.15Nm
ブラシレスDCモーター|オプション付きシリーズ ハーモニックドライブ減速機|マブチモーターマイクロテック株式会社

ハーモニックドライブ®減速機

サイズ
φ20 x 50.6mm
ギア比
D:1/30 E:1/50 F:1/100
電源電圧
12V/24V
許容トルク
A:0.25Nm B:0.4Nm C:0.6Nm

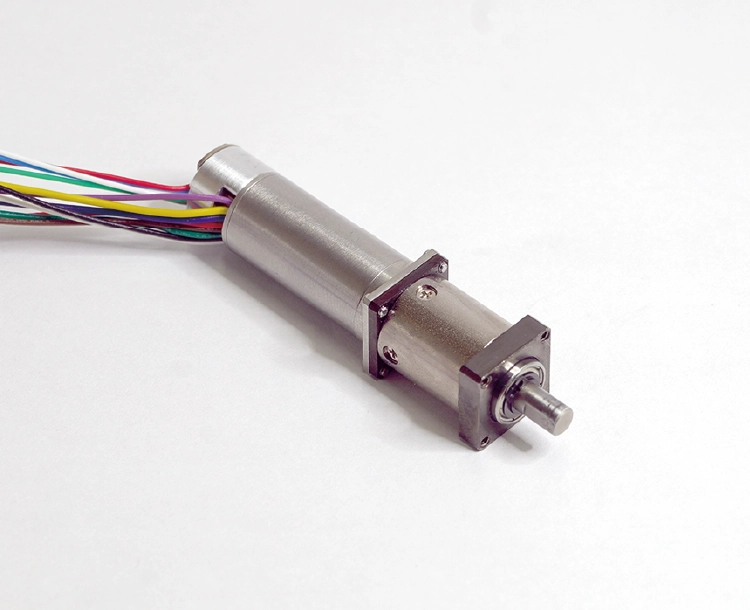

ブラシレスDCモーター|オプション付きシリーズ 遊星歯車減速機|マブチモーターマイクロテック株式会社

遊星歯車減速機

サイズ
G:φ13 x 54.7mm H:φ13 x 58.2mm J:K:φ13 x 61.7mm L:φ13 x 65.2mm
ギア比
G:1/4 H:1/16 J:1/48 K:1/64 L:1/256
電源電圧
12V/24V
許容トルク
G:0.15Nm H:0.2Nm J:0.25Nm K:0.25Nm L:0.28Nm

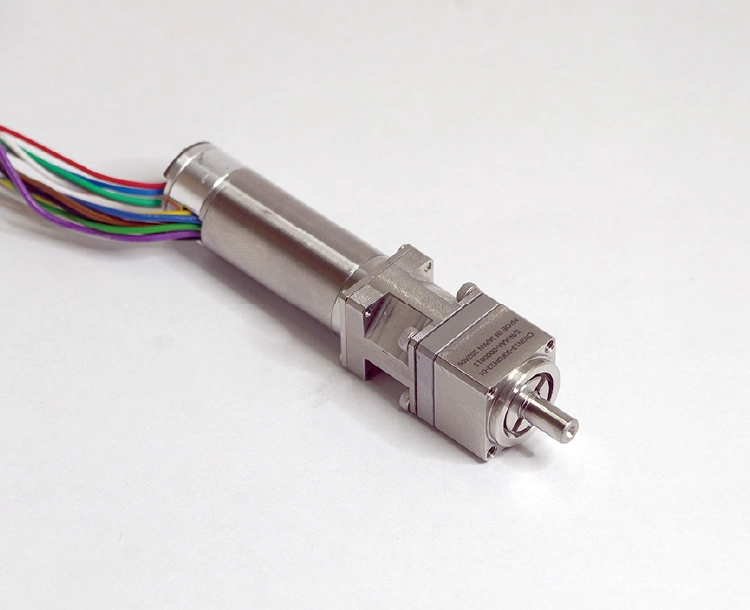

ブラシレスDCモーター|オプション付きシリーズ CROWNROBOX GEAR|マブチモーターマイクロテック株式会社

CROWNROBOX GEAR®

サイズ
φ13 x 59mm
ギア比
1/4
電源電圧
24V
許容トルク
0.3Nm
